產品介紹

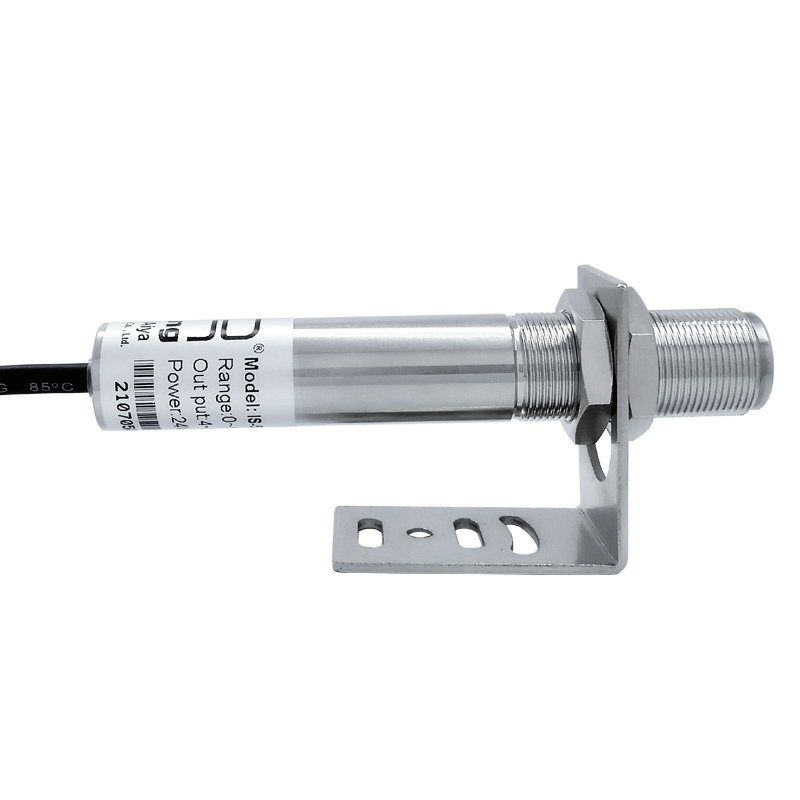

廣州菠萝蜜视频网站感謝您選擇IS-1200AC低溫高速精準經濟型固定安裝非接觸式在線式紅外測溫儀(0~1200℃)。
IS-AC在線式紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表麵溫度。非接觸測溫是紅外測溫儀最大的優點,使用戶可以方便地測量難以接近或移動的目標。
廣州菠萝蜜视频网站IS-AC係列紅外測溫儀為一體化集成式紅外測溫儀,傳感器、光學係統與電子線路共同集成在不鏽鋼殼體內;IS-AC係列易於安裝,金屬殼體上的標準螺紋可與安裝部位快速連接;同時,IS-AC係列還有各型選件(例如吹掃器、安裝支架、可調安裝支架、吹掃保護套等)以滿足各種工況場合要求。具體應用包括吹塑機測溫、點膠機測溫、塑料測溫、生物實驗葉片葉麵測溫等非金屬材料測溫領域。
| 參數描述 | |||
| 產品型號 | IS-1200AC | 溫度範圍 | 0~1200℃(量程可分段,可拓展-60-1300℃) |
| 光譜範圍 | 8-14μm | 光學分辨率 | 30:1(可定製4:1、15:1、25:1) |
| 測溫精度 | ±1%或±2℃(取大值,環溫23℃±5℃) | 響應時間 | 10mS(可定製35mS、50mS、300mS) |
| 重複精度 | ±0.5%或±1℃(取大值,環溫23℃±5℃) | 發射率 | 0.95(可定製1.0) |
| 保護等級 | IP65(NEMA-4) | 環境溫度 | 0-60℃ |
| 相對濕度 | 10-95%(不結露) | 存儲溫度 | -20-80℃ |
| 工作電壓 | 12-24 V DC | 電纜長度 | 2m標準(可定製其它特殊規格) |
| 最大電流 | 50mA | 主體材料 | 不鏽鋼 |
| 輸出信號 | 4-20mA(可定製0-5V/0-10V/485輸出信號) | 產品重量 | 165g |
| 輸出分辨率 | 0.1℃ | 產品尺寸 | M18,總長108mm |
| |||

工作原理及注意事項
a、紅外測溫原理
任何物體都向外輻射紅外能量,輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。
紅外測溫儀是一種光電子傳感器,它接收紅外輻射並將其轉化成電信號,經電子線路放大器、線性化、信號處理,顯示或輸出溫度。
b、被測量點的最大距離和尺寸
被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差,被測目標應盡量充滿探測頭的視場。因此,應保持被測點始終小於被測物體或至少與被測目標相同尺寸。
C、環境溫度
AC係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則,請選用冷卻保護套。
d、鏡頭清潔
儀器的鏡頭必須保持清潔,避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭,若鏡頭粘有灰塵,可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
為了防止電磁方麵的幹擾,請保證以下措施:
請在安裝時盡量使紅外測溫儀遠離電磁場源(比如電動機、馬達、大功率電纜等),如有必要可加金屬套管。
安裝
a、機械安裝
AC係列金屬殼體帶M18*1螺紋,可用於直接安裝,也可通過使用安裝支架進行安裝,可調安裝支架能夠使測量頭的調節更加方便。
在調整被測目標與測量頭時必須確保光路無遮擋。

b、電氣安裝接線
類型 | 線顏色 | 功能 |
輸出4-20mA | 紅色 | 電源24V DC(+) |
黑色 | 電源24V DC(-) | |
藍色 | 4-20mA輸出+ | |
橙色 | 4-20mA輸出- | |
透明 | 屏蔽 |
接線圖
(1)4-20mA二線製接線方法:隻需紅、藍兩線即可(其它線剪掉不用)。

(2)4-20mA三線製接線方法:隻需把黑和橙色扭在一起。

(3)4-20mA四線製接線方法:紅:24V+ 黑與橙:公共負- 藍:4-20mA+。

外型尺寸和選件
a、外型尺寸

b、選件
(1)安裝支架

(2)吹掃器

(3)微型擋塵裝置

(4)冷卻保護套
A係列冷卻裝置通壓縮空氣時最高可耐溫150度左右,通冷卻水時,最高可耐溫200度左右。冷卻裝置為全包型,前端配有吹掃器,內附紅外玻璃,可防塵;後部分是冷卻套,帶可調的安裝支架。我們隻提供冷卻介質的接口,氣管/水管需客戶自備。氣管統一尺寸:6mm外徑。水管統一外徑:8mm。

(5) 風冷裝置

(6)紅外轉向裝置
