產品特點
IS-ZL-AD係列CVD專用高溫在線紅外測溫儀可以同步輸出485信號和模擬信號（默認4-20mA），具備精確同軸中心激光瞄準功能，LCD顯示當前狀態，可以方便的對正測量目標並指示最佳的測量距離。為用戶提供使用方便、高可靠性的測量手段。特別適合感應加熱，微波加熱、CVD培育設備、冶煉、鍛造等接觸式溫度傳感器無法測量的環境。
激光指示測量方位，標準調焦鏡頭可調焦聚焦，最小可聚焦3mm；
光斑最小點即為最佳測量位置；
堅實耐用的傳感頭符合IP65標準；
LCD溫度顯示，焦距:300mm-10000mm可調；
同步輸出485信號和模擬信號，且帶有通訊指示燈；
4-20mA/或0-20mA(外加250歐或500歐電阻可以變換為0-5V/1-5V/0-10V/2-10V)。
主要應用領域
感應加熱、CVD培育設備、冶煉、鍛造、印刷、造紙、層壓、幹燥、加工食品、紡織、製藥、冶金、窯爐、平板玻璃、耐火材料、加熱爐、激光焊機。
| 參數描述 | |||
| 產品型號 | IS-ZL1200AD | 輻射率調節 | 電位器調節（0.01-1.00） |
| 溫度範圍 | 400~1200℃(可分段，可拓展800-1800℃) | ||
| 光譜範圍 | 1.6μm | 光學分辨率 | 120:1 |
| 測溫精度 | ±1.2% | 響應時間 | 50mS |
| 重複精度 | ±1% | 發射率 | 1.0 |
| 保護等級 | IP65（NEMA-4） | 環境溫度 | 0-60℃ |
| 相對濕度 | 10-95%（不結露） | 存儲溫度 | -20-80℃ |
| 工作電壓 | 1.同步輸出485信號和模擬信號時：9-24V DC； 2.單獨輸出485信號時：5-24V DC。 | ||
| 最大電流 | 80mA | 最大環路阻抗 | 500Ω（24VDC時） |
輸出信號 | 帶485 Modbus_RTU標準協議與電流（默認4-20mA）同步輸出功能 | ||
| 通訊協議：標準Modbus_RTU協議 | |||
| 4-20mA/或0-20mA (外加250歐或500歐電阻可以變換為0-5V/1-5V/0-10V/2-10V) | |||
| 輸出分辨率 | 1℃ | 主體材料 | 不鏽鋼 |
| 產品尺寸 | 直徑25mm,總長160-174mm（含插頭，探頭長度隨調焦而變化） | ||
| 產品重量 | 300g（含電纜重量） | 電纜長度 | 3m標準（可定製其它特殊規格） |
| 電氣接口 | 航空接插件 | 顯示方式 | 四位段式LCD顯示 |
| 鏡頭焦距 | 300-10000mm可調 | 工作指示燈 | 自帶工作及485通訊指示燈 |
激光點亮方式 | 1.引線觸碰點亮，斷開延時熄滅或常閉常亮（激光有使用壽命，不建議常亮）； | ||
| 2.目標溫度大於儀表下限溫度，瞄準自帶打開，帶延時，激光延時熄滅時間可調。 | |||
選型表
選型表 | |||||
型號 | 溫度量程 | 測量波長 | 距離係數 | 響應時間 | 焦距 |
IS-ZL1200AD | 400-1200℃ | 1.6μm | 120:1 | 50mS | 300mm-10000mm可調 |
IS-ZL1800AD | 800-1800℃ | 1.0μm | 120:1 | 50mS | 300mm-10000mm可調 |
定製請聯係我們公司技術。 | |||||

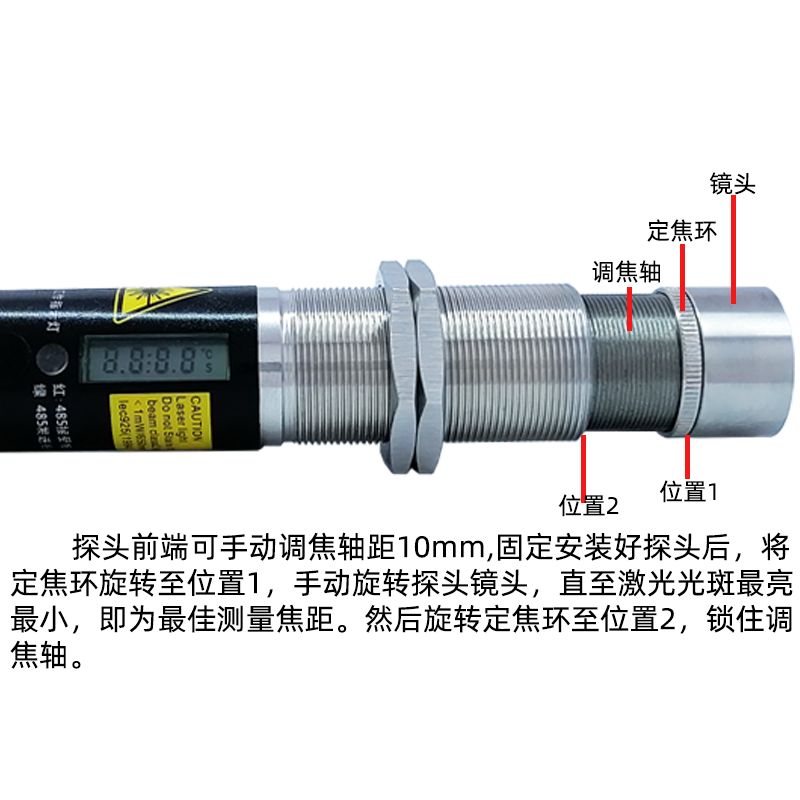

調焦方式
工作原理及注意事項
a、紅外測溫原理
任何物體都向外輻射紅外能量，輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。
紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成電信號，經電子線路放大器、線性化、信號處理，顯示或輸出溫度。

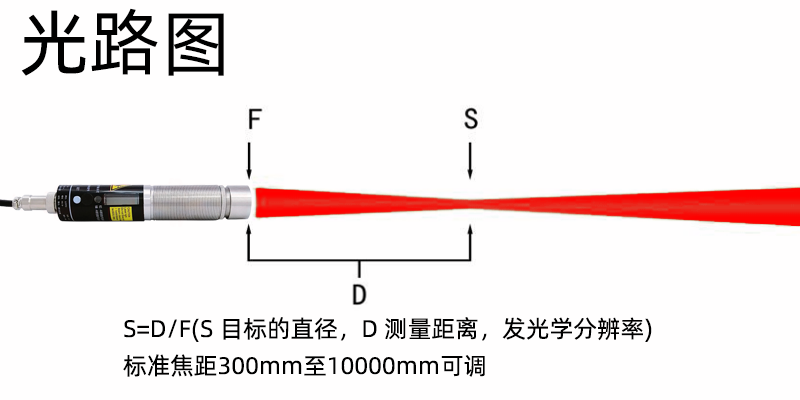

b、被測量點的最大距離和尺寸
被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小於被測物體或至少與被測目標相同尺寸。
C、環境溫度
ZL係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則，請選用冷卻保護套。
d、鏡頭清潔
儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
為了防止電磁方麵的幹擾，請保證以下措施：
請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。
安裝
a、機械安裝

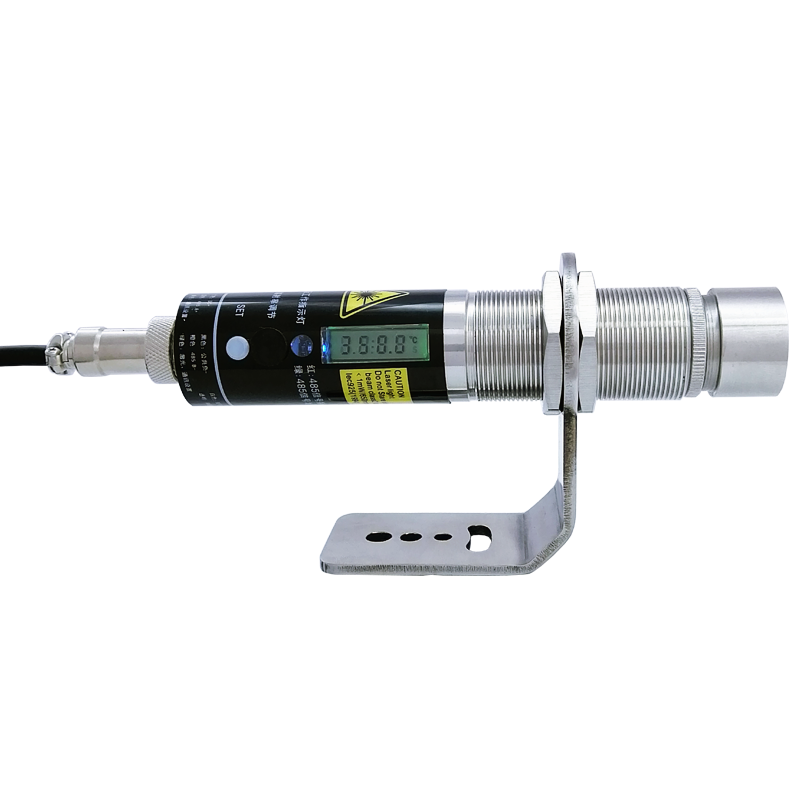

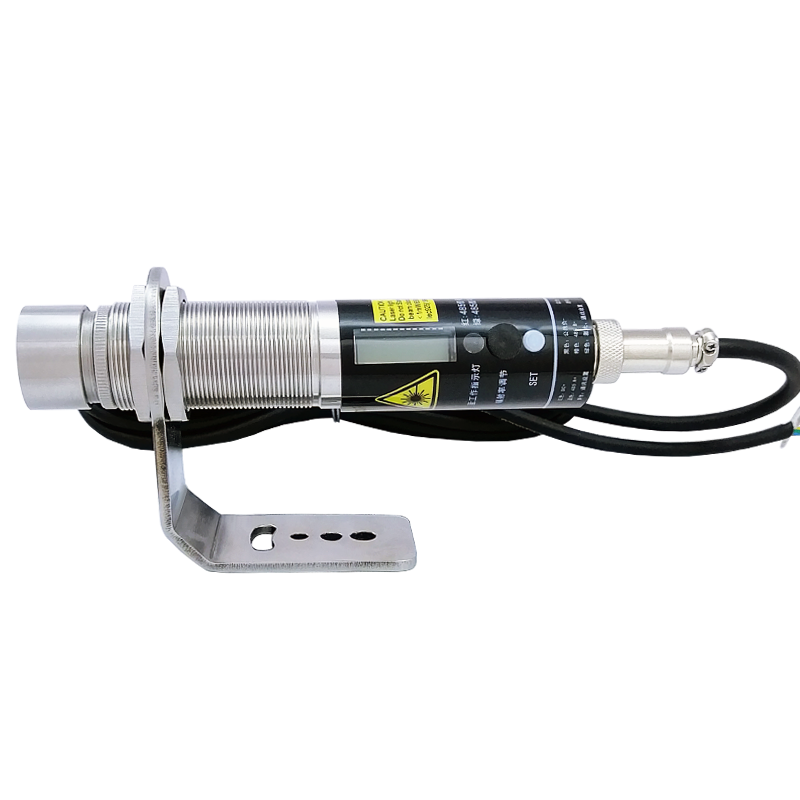

ZL係列金屬殼體帶M25*1螺紋，可用於直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。
在調整被測目標與測量頭時必須確保光路無遮擋。
b、電氣安裝接線
類型 | 線顏色 | 功能 |
公共接線 | 紅色 | 電流輸出9-24V DC（+） |
485輸出6-24V DC（+） | ||
黑色 | 公共負- | |
綠色 | 激光點亮線，觸發點亮，不建議常亮 | |
黃色 | 參數設置線 | |
透明 | 屏蔽 | |
輸出4-20mA/0-20mA信號 | 白色 | 4-20mA或0-20mA |
輸出485信號 | 藍色 | 485 A+ |
橙色 | 485 B- |
外型尺寸
