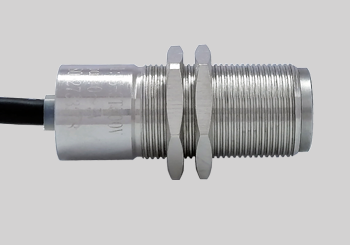

產品介紹
IS-ST-V係列在線式紅外測溫儀性價比高，用途廣，小巧、易安裝，能夠適應多種工作環境，測溫效果出眾，是OEM（係統集成商）和終端用戶的理想選擇。專門為有0-500℃溫度量程的設備而設計。采用標準304不鏽鋼的保護外殼，耐髒耐用；無冷卻時間，可耐溫60℃。加強了抗幹擾，以便在日益複雜的電磁環境下工作。
本公司通過高新技術企業認證、ISO9001質量管理體係認證，以確保給到客戶更好的產品體驗。
基本參數 | |||
產品型號 | IS-ST500V | 發射率 | 固定0.95或1.0（默認1.0） |
溫度量程 | 0-500℃ | 儲存溫度 | -20-80℃ |
環境等級 | IP65 | 環境溫度 | 0-60℃ |

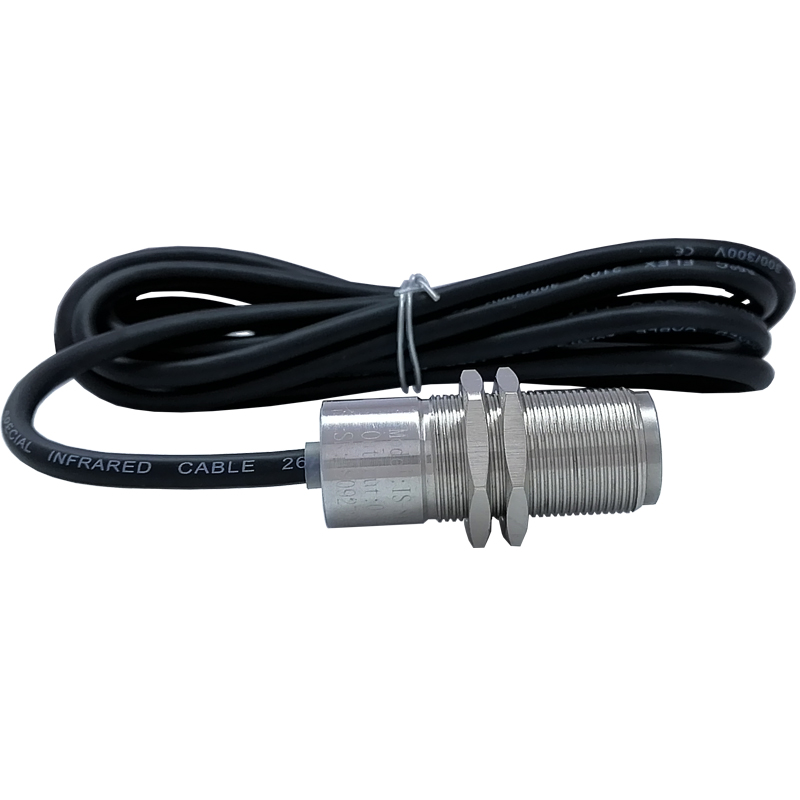

淨重量 | 118g（含電纜重量） | 電纜長度 | 標準2m |
主體材料 | 不鏽鋼 | 尺寸 | M18*1，總長：46mm |
光學分辨率 | 20:1 | 波段 | 8-14μm |
線製 | 四線製 | 響應時間 | 300mS |
重複精度 | 測量值的±1℃ | 相對濕度 | 10-95%，不結露 |
係統精度 | 測量值的±1.5%或±2.5℃取大值(環溫：23℃±5℃) | ||
輸出信號 | 0-5V | 輸出阻抗 | 50歐姆（@24V DC） |
溫度分辨率 | 0.1℃ | 電源 | 9-24V DC，20mA |
 | |||
工作原理及注意事項
a、紅外測溫原理
任何物體都向外輻射紅外能量，輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。
紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成電信號，經電子線路放大器、線性化、信號處理，顯示或輸出溫度。
b、被測量點的最大距離和尺寸
被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小於被測物體或至少與被測目標相同尺寸。
C、環境溫度
STV係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則，請選用冷卻保護套。
d、鏡頭清潔
儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
為了防止電磁方麵的幹擾，請保證以下措施：
請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。
安裝
a、機械安裝
STV係列金屬殼體帶M18*1螺紋，可用於直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。
在調整被測目標與測量頭時必須確保光路無遮擋。
b、電氣安裝接線
類型 | 線顏色 | 功能 |
輸出 0-5V | 紅色 | 電源24V DC（+） |
黑色 | 電源24V DC（-） | |
白色 | 0-5V輸出+ | |
藍色 | 0-5V輸出- | |
透明 | 屏蔽 |
接線圖
外型尺寸和選件
a、外型尺寸
b、選件

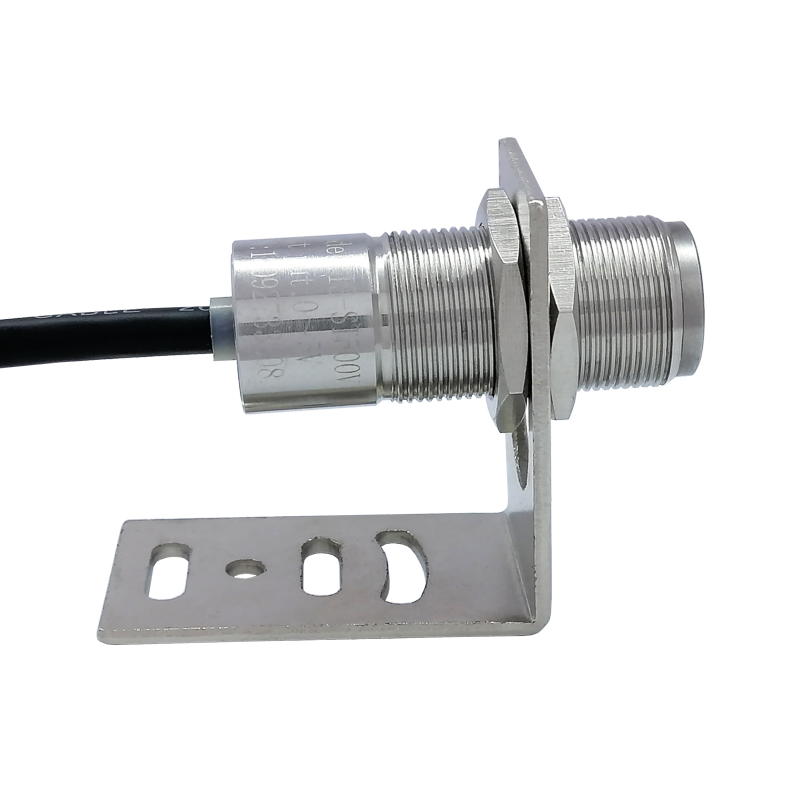

（1）安裝支架
（2）吹掃器
（3）微型擋塵裝置
