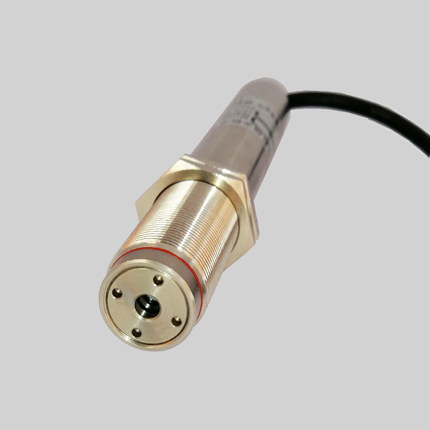

IS-FS1300AW抗微波防水型在線式紅外測溫儀（0~1300℃，IP68）

IS-FS1300AW抗微波防水型在線式紅外測溫儀（0~1300℃，IP68）

微波防水型在線式紅外測溫儀IS-FS1300AW係列價格便宜，應用範圍廣泛，適應能力強。就算是強磁，微波環境下也能正常工作。且快速響應，足以應付自如。
此款測溫儀防護等級達到IP68，防水防塵,主要用於工程現場濕度大，或需要經常清洗的設備上。
微波防水型在線式紅外測溫儀IS-FS1300AWW是一種低價位緊湊型產品。
主要應用：微波加熱設備，紅外加熱設備，造紙設備，鞭炮紙烘幹。
特點：具備信號短路和電源反接保護功能。抗微波幹擾，防水防塵。
技術參數：
溫度範圍：0~1300℃
測量精度：±1%或±2℃（取大值）
重複精度：±1%或±1℃
分辨率：0.1度
距離係數：D：S=15：1
響應時間：300mS
工作電源：24VDC
輸出方式：4~20mA
接線方式：4線製、3線製、2線製（客戶可自由切換）
最大電流：50mA
光譜波長：8~14μm
輻射率：0.95固定（可定製1.0）
防水等級：IP68
工作環境：0-60℃，10~95%RH
激光瞄準：可外加激光瞄準（可定製）
引線長度：標準2米（可定製長度）
外型尺寸：M18*132mm
淨重量：195g

C、光路圖

3、工作原理及注意事項
a、紅外測溫原理
任何物體都向外輻射紅外能量，輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。
紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成電信號，經電子線路放大器、線性化、信號處理，顯示或輸出溫度。
b、被測量點的最大距離和尺寸
被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小於被測物體或至少與被測目標相同尺寸。
c、環境溫度
IS-FS-AW係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則，請選用冷卻保護套。
 d、鏡頭清潔
 儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
為了防止電磁方麵的幹擾，請保證以下措施：
請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。
3、安裝
a、機械安裝
IS-FS-AW係列金屬殼體帶M18*1螺紋，可用於直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。
在調整被測目標與測量頭時必須確保光路無遮擋。

b、電氣安裝接線

 接線圖

（1）4-20mA二線製接線方法：隻需紅、藍兩線即可（其它線剪掉不用）


（2）4-20mA三線製接線方法：隻需把黑和橙色扭在一起


（3）4-20mA四線製接線方法：紅：24V+ 黑與橙：公共負- 藍：4-20mA+


5、外型尺寸和選件

a、外型尺寸


b、選件
（1）吹掃器


（2）安裝支架


（3）微型擋塵裝置



（4）冷卻保護套

全包型冷卻保護套可以通壓縮氣，也可以通水，且前部分含有吹掃器，能夠有效的防護熱輻射。



（5） 紅外轉向裝置
