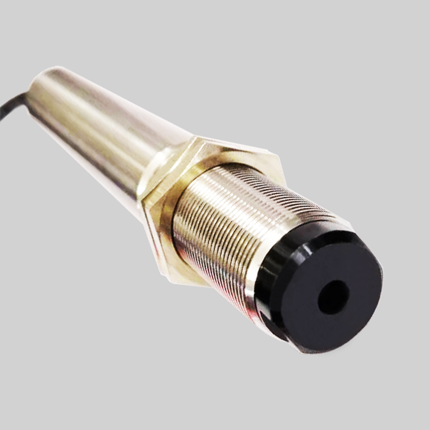

IS-ISO1000AW全隔離非接觸式在線式紅外測溫儀（0-1000℃）

1、產品介紹

感謝您選擇IS-ISO1000AW係列在線紅外測溫儀
紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表麵溫度。非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。
IS-ISO1000AW係列紅外測溫儀具有抗強磁幹擾的能力，適合有強大磁場及電源幹擾的場合。應用場景有電場、變電站、信號機房、大型電機、耦合器等設備場合均可使用，更多場景待你發現。IS-ISO1000AW引進先進的抗電磁幹擾芯片及技術。
2、參數描述
a、基本性能
保護等級：IP65（NEMA-4)
環境溫度：0-60℃
存儲溫度：-20-80℃
相對濕度：10-95%（不結露）
材料：不鏽鋼
電纜長度：2m標準（可定製其它特殊規格）
工作電壓：24V DC（可定製3.3V DC或12V DC）
最大電流：50mA
輸出信號：4-20mA
尺寸:M18*135mm
淨重量：180g
b、測量參數
型號：IS-ISO1000AW
溫度範圍：0~1000℃
光譜範圍：8-14μm
光學分辨率：D:S=15:1
響應時間：300mS 95%
測溫精度：±1%或±2℃（取大值）
重複精度：±0.5%或±1℃（取大值）
發射率：0.95（可定製1.0）

C、光路圖

3、工作原理及注意事項
a、紅外測溫原理
任何物體都向外輻射紅外能量，輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成電信號，經電子線路放大器、線性化、信號處理，顯示或輸出溫度。
b、被測量點的最大距離和尺寸
被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小於被測物體或至少與被測目標同尺寸。
c、環境溫度
IS-ISO-AW係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則，請選用冷卻保護套。
d、鏡頭清潔
儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
為了防止電磁方麵的幹擾，請保證以下措施：
請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。
3、安裝
a、機械安裝
IS-ISO-AW係列金屬殼體帶M18*1螺紋，可用於直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。在調整被測目標與測量頭時必須確保光路無遮擋。

b、電氣安裝接線

類型	線顏色	功能
輸出4-20mA	紅色	電源24V DC（+）
	黑色	電源24V DC（-）
	藍色	4-20mA輸出+
	橙色	4-20mA輸出-
	透明	屏蔽
