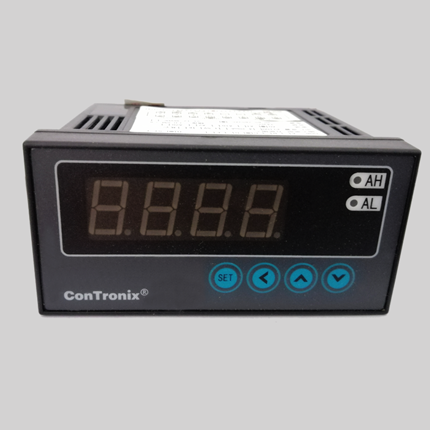

IS-CH6係列數顯儀與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、液位、成分等物理量的測量、變換、顯示和控製
4 誤差小於0.5%F.S，並具備調校、數字濾波功能
4 適用於標準電壓、電流、熱電阻、熱電偶等信號類型
4 2點報警輸出，上限報警或下限報警方式可選擇。報警靈敏度獨立設定
4 變送輸出（選裝），能將測量、變換後的顯示值以標準電流、電壓形式輸出供其它設備使用
技術規格
4 電 源：85V AC~265V AC，120VDC~380VDC，功耗小於6W
12VDC~36VDC，功耗小於6W
★ 注：直流供電電源應留有一定功率餘量，請按每台24VDC/0.5A， 12VDC/2A配置電源。並注意電源線長度和線徑。
4 工作環境：0℃~50℃，濕度低於90%R.H，不結露。
4 顯示範圍：-1999~9999，小數點位置可設定
4 輸入信號類型：萬能輸入，可通過參數設定選擇
注：0~10VDC輸入訂貨時注明或用戶自行更改，拆開儀表機殼，將儀表主板（輸入信號端子所在電路板）背麵（元器件的反麵）SL1間的連線割斷，然後修改輸入信號選擇參數即可。此時儀表隻能輸入電壓、電流信號。
輸入信號類型 | 量程範圍 | 輸入信號類型 | 量程範圍 | ||
電 壓 | 0~5VDC | -1999~9999 | 電 流 | 4~20mA | -1999~9999 |
1~5VDC | 0~10mA | ||||
0~10VDC | 0~20mA | ||||
熱 電 阻 | Pt100 | -200.0~500.0℃ |
熱 電 偶 | K | -100~1300℃ |
Cu100 | -50.0~150.0℃ | S | 0~1700℃ | ||
Cu50 | -50.0~150.0℃ | R | 0~1700℃ | ||
BA1 | -200.0~650.0℃ | B | 500~1800℃ | ||
BA2 | -200.0~500.0℃ | N | -100~1300℃ | ||
G53 | -50.0~150.0℃ | E | -100~800℃ | ||
J | -100~1100℃ | ||||
T | -100~400℃ | ||||
4 基本誤差：小於0.5%F.S
4 測量控製周期：0.2秒
4 報警輸出：2點繼電器輸出，觸點容量220V AC，3A
4 變送輸出
光電隔離，輸出分辨力1/3000，誤差小於±0.2% F.S
直流電流或直流電壓輸出需訂貨時注明，負載能力大於600Ω。
直流電流輸出時，可通過設定選擇4mA~20mA，0mA~10mA，0mA~20mA；直流電壓輸出時，可通過設定選擇1V~5V，0V~5V。
0V~10V變送輸出，需訂貨時注明
★ 變送輸出為選裝功能，需在訂貨時注明，否則儀表不具有此功能。
★ 外供12V同時具有A1或A2型號變送輸出功能時，變送輸出負載能力為450Ω
4 外供電源
用於給變送器供電，輸出值與標稱值的誤差小於±5%
其它規格，需訂貨時注明
★ 儀表的外供電源隻能用於與儀表配接的傳感器或變送器配套
